N32WB031系列蓝牙芯片是国民技术新一代高性能、超低功耗的蓝牙5.1芯片，具有丰富的外设接口，在工业、能源、金融、消费、医疗、家电及汽车等行业领域用途非常广泛。
本文介绍的蓝牙语音遥控器方案采用N32WB031超低功耗蓝牙芯片作为主控芯片实现红外键码、蓝牙键码和蓝牙语音功能，并可支持ATV遥控、私有语音遥控等遥控器功能。遥控器待机功耗≤5uA，2节AAA电池待机寿命10年以上；按键100次/天，平均功耗＜30uA，2节AAA电池使用寿命3年以上。

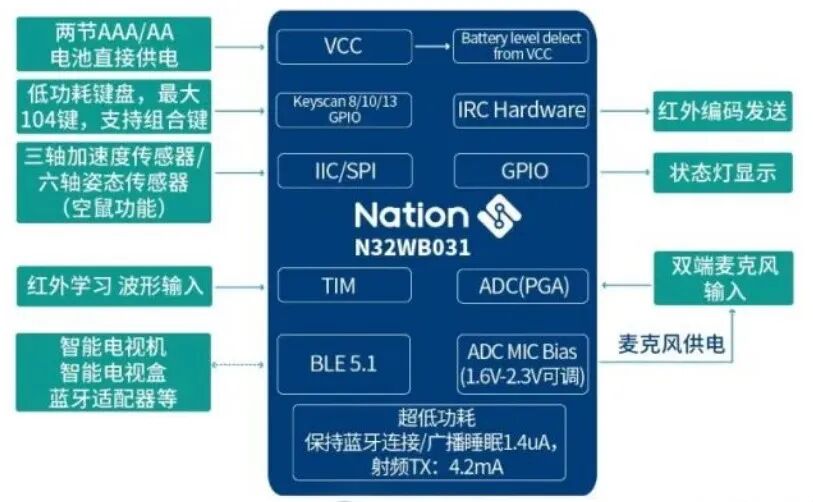

方案功能特性
基于N32WB031系列实现的蓝牙语音遥控器方案具有如下功能特性：
✔ 硬件红外发射 (IRC)
✔ 万能红外学习 (TIM)
✔ 低功耗睡眠，任意键唤醒 (KEYSCAN)
✔ MIC差分ADC输入，集成PGA放大，集成MIC Bias供电电路 (ADC)
✔ ADC内部通道直接采集VCC电池电压
✔ 语音数据支持16bit 16kbps输出，可软件降速为8kbps 输出
✔ 支持六轴传感姿态解析
✔ 支持ADPCM，SBC等语音压缩算法
✔ 支持Google Voice over BLE spec 1.0 协议
✔ 支持OTA空中升级
✔ 支持单载波和产测模式
✔ 支持组合键功能
✔ 蓝牙保持连接1秒握手一次平均功耗 10uA
✔ 提供硬件设计参考，产测方案和上位机

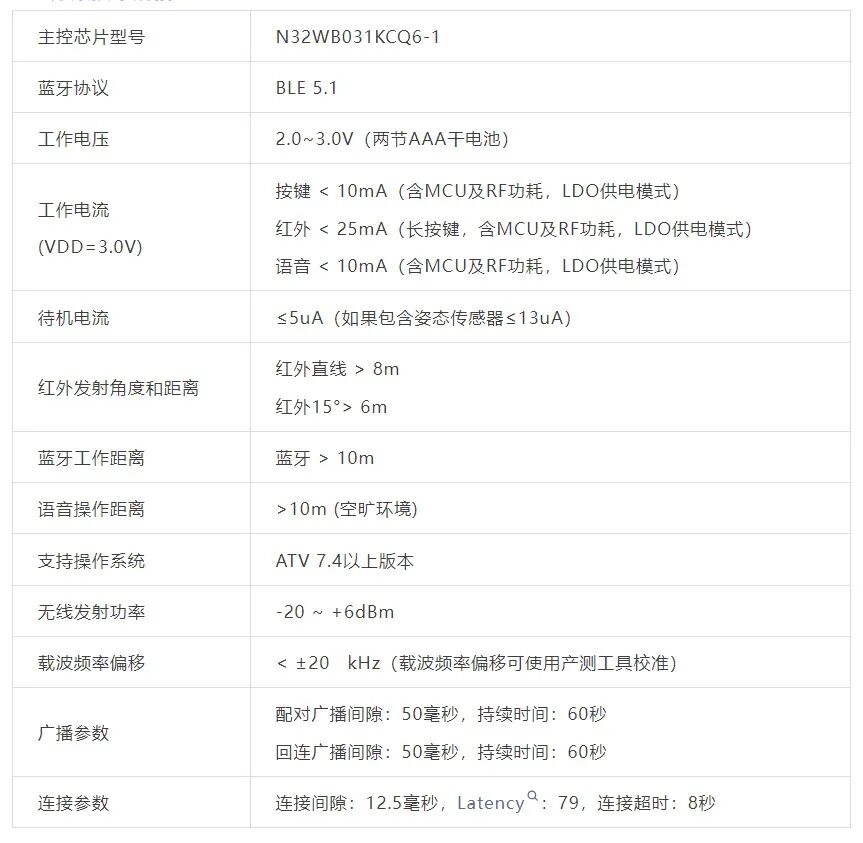

方案技术规格
N32WB031在蓝牙语音遥控器应用中的优势
N32WB031系列蓝牙芯片丰富的资源和出色的性能指标可满足蓝牙语音遥控器的各项功能需求，芯片的各项功耗指标显著优于其他方案。
❒ 高性能：
★ M0内核，主频64MHz，48KB SRAM，Flash容量最大512KB
★ 符合蓝牙BLE 5.1规范
★ 射频接收灵敏度：-96dBm@1Mbps
★ 可编程的发射机功率，最大可达+6dBm
★ 支持2Mbps/1Mbps/Long Range模式，1Mbps模式下空旷环境下通信距离可达100米，数据传输速度可达80KB/s
❒ 低功耗：
◆ SDK已做好配置，可在低功耗、短启动时间和可用的唤醒源之间选择最佳低功耗模式（SLEEP模式、PD模式）
◆ 功耗指标如下：
─ Sleep with 48KB RAM：1.4μA
─ Power Down模式：130nA
─ BLE接收电流 (含MCU功耗)：3.8mA@3V
─ BLE发射电流 (含MCU功耗) ：4.2mA @0dBm/3V
─ 104个按键自动扫描时芯片功耗仅2.9uA
❒ 丰富外设：
● 硬件KEYSCAN，8/10/13个GPIO可配置为44/65/104个按键功能
● IRC，支持可配置任意红外遥控协议，支持红外学习
● 10位1.33Msps ADC,可配置为16位16Ksps
● 支持模拟MIC输入，PGA放大
● 支持基本/通用/高级TIMER，RTC，WWDG，IWDG
● 支持LPUART，USART，SPI，I2C等
